Подробное описание

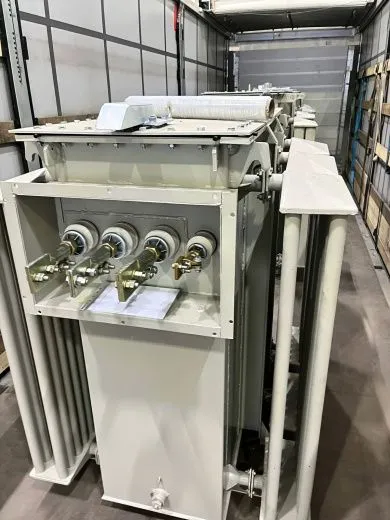

Трансформатор ТМЗ 400/6/0,4 — трёхфазный силовой понижающий агрегат герметичного масляного исполнения с защитой диэлектрика азотной подушкой. Предназначен для продолжительной работы в сетях промышленной частоты 50 Гц. Его ключевая задача — преобразование входного напряжения 6 кВ на стороне ВН в рабочее напряжение 0,4 кВ на стороне НН при номинальной мощности 400 кВа.
«Каждый трансформатор ТМЗ 400/6/0,4 проходит приёмо-сдаточные испытания в заводской лаборатории: измерение потерь холостого хода и короткого замыкания, испытание электрической прочности изоляции, проверка коэффициента трансформации и группы соединений. Только после этого изделие допускается к отгрузке.» начальник испытательной лаборатории
Заводская документация на ТМЗ 400/6/0,4 содержит сведения о схеме и группе соединений обмоток, параметрах обмоток ВН 6 кВ и НН 0,4 кВ. Корпус — цельносварной прямоугольный бак с радиаторами или гофрированными стенками. Расширительный бак и газовое реле отсутствуют: масло изолировано от атмосферы слоем инертного азота. Высоковольтные вводы ВН 6 кВ и низковольтные выводы НН 0,4 кВ расположены на боковых стенках (левое или правое исполнение). На крышке смонтированы привод переключателя ПБВ, маслоуказатель и предохранительная мембрана.
* Монтаж и эксплуатация должны соответствовать ПУЭ (гл. 2.3, 4.2), ПТЭЭП, ГОСТ 11677‑85 и заводским ТУ.
Трансформатор ТМЗ 400/6/0,4 поставляется заполненным маслом
Для подъёма и перемещения оборудования, масса которого может превышать 4000 кг, на крышке предусмотрены строповые проушины. В нижней части бака установлены заземляющий болт, пробка для слива масла и кран для отбора пробы. Монтаж ведётся только на подготовленное горизонтальное основание через отверстия в опорных швеллерах.
Ключевые особенности
| # | Особенность | Описание |
|---|---|---|
| 1 # | Азотная защита Особенность | Масло защищено инертным газом от окисления и увлажнения: не требуются доливки и замена масла Описание |
| 2 # | Боковое подключение Особенность | Вводы ВН и НН расположены сбоку (левое или правое исполнение), упрощая компоновку в КТП Описание |
| 3 # | Регулирование без возбуждения Особенность | Переключатель ПБВ на пять ступеней (±2×2,5%) изменяет коэффициент трансформации только на отключённом трансформаторе Описание |
| 4 # | Безопасность при КЗ Особенность | Предохранительная мембрана срабатывает при резком повышении давления и не требует обслуживания Описание |
«Трансформатор ТМЗ 400/6/0,4 — это герметичная масляная машина с азотной защитой. Масло не окисляется и не увлажняется, поэтому диэлектрик сохраняет исходные параметры на весь срок службы без доливок и замен. Боковые вводы делают его идеальным для современных КТП». Главный технолог завода-изготовителя
Комплект поставки и прилагаемые документы
- Трансформатор ТМЗ 400/6/0,4 согласно договору и спецификации.
- Технический паспорт с протоколом заводских испытаний.
- Руководство по монтажу и инструкция по вводу в эксплуатацию.
- Сертификаты (декларации) соответствия на провод, масло и изоляторы.
Условия и требования, предъявляемые к эксплуатации
- Продолжительный режим работы (S1) в сетях с частотой 50 Гц.
- Установка на открытых площадках или в вентилируемых помещениях.
- Высота над уровнем моря — не более 1000 м.
- Относительная влажность воздуха — до 80% при +20 °C.
- Перед включением обязательны высоковольтные испытания аккредитованной электролабораторией.
- Регулирование напряжения — переключение без возбуждения (ПБВ), пять ступеней с шагом 2,5% (±2×2,5%). Переключение производится только на полностью отключённом и заземлённом трансформаторе.
- Климатическое исполнение — У1 (от –45 до +40 °C) или УХЛ1 (от –60 до +40 °C).
- идентичность схем и групп соединений обмоток;
- соотношение номинальных мощностей не более 1:3;
- отклонение коэффициентов трансформации не выше ±0,5%;
- различие напряжений короткого замыкания не более ±10%;
- выполненная фазировка перед включением.
- взрывоопасные и химически агрессивные среды;
- постоянные вибрации и ударные нагрузки;
- частые коммутации со стороны питающей сети.
* Испытания масла — по РД 34.45‑51.300‑97. Габаритный чертёж — по ГОСТ 2.109‑73.
Контрольно-измерительные приборы и сигнализация
| # | Прибор | Функция |
|---|---|---|
| 1 # | Маслоуказатель поплавковый Прибор | Визуальный контроль уровня масла в баке Функция |
| 2 # | Манометрический термометр Прибор | Измерение температуры верхних слоёв масла; может иметь сигнальные контакты Функция |
| 3 # | Предохранительная мембрана Прибор | Сброс избыточного давления при коротком замыкании Функция |
| 4 # | Мановакуумметр (опционально) Прибор | Контроль внутреннего давления с выводом сигнала в клеммную коробку Функция |
Назначение и область применения
Трансформаторы ТМЗ 400/6/0,4 монтируются в металлических и бетонных комплектных подстанциях (КТП, БКТП), а также в утеплённых сооружениях из сэндвич-панелей. Предназначены для питания распределительных сетей напряжением 0,4 кВ от первичных линий 6 кВ. Применяются для электроснабжения промышленных объектов, жилых районов, административных зданий, дачных и коттеджных посёлков.
Принцип действия
- При подаче напряжения 6 кВ на первичную обмотку ВН возникает ток холостого хода, создающий переменный магнитный поток в магнитопроводе.
- Поток замыкается по сердечнику, набранному из холоднокатаной электротехнической стали.
- Переменный магнитный поток индуцирует во вторичной обмотке НН электродвижущую силу, формируя на выводах напряжение 0,4 кВ.
- При подключении нагрузки трансформатор отдаёт мощность 400 кВа.
Способ монтажа и установка
Подъём осуществляется за строповые пластины на крышке. Присоединение кабелей или шин производится к вводным шпилькам ВН и НН с помощью контактных зажимов. Заземляющий зажим расположен внизу бака. Монтаж ведётся на ровное бетонное или металлическое основание. При внутренней установке обязательна приточно-вытяжная вентиляция; расстояние от корпуса до стен — не менее 200 мм.
Схема погрузки и разгрузки
Введение в эксплуатацию
Перед первым включением выполняется визуальный осмотр на отсутствие механических повреждений, проверяются комплектность и затяжка болтовых соединений. После завершения монтажа и подключения высоковольтных цепей проводятся приёмо-сдаточные испытания аккредитованной лабораторией. Нагрузку поднимают плавно, начиная с минимальной, в течение нескольких дней. Контролируют уровень масла по маслоуказателю, проверяют герметичность уплотнений. Термометр монтируется в гильзу с маслом, порог сигнализации — не выше 105 °C. Проверяют сопротивление изоляции и заземление, после чего подают напряжение.
Важно: герметичный бак с азотной подушкой не требует замены силикагеля и постоянного контроля масла. Ежегодное техническое обслуживание выполняется в объёме, предусмотренном ПТЭЭП и ПУЭ.
Правила технического обслуживания
- Визуальный осмотр бака, изоляторов и контактных соединений.
- Измерение сопротивления изоляции и коэффициента абсорбции.
- Проверка петли «фаза-ноль» и токов короткого замыкания.
- Тепловизионный контроль температуры масла и контактных узлов.
- Высоковольтные испытания в установленные сроки.
- Периодический отбор пробы масла для анализа пробивного напряжения и влагосодержания (рекомендуемый интервал — раз в 6 лет).
- Ревизия болтовых и сварных соединений, подтяжка крепежа.
- Тестирование устройств релейной защиты и автоматического ввода резерва.
- Проверка средств защиты и цепей сигнализации.
Преимущества трансформаторов ТМЗ
- Полная герметизация — азотная подушка полностью исключает контакт масла с воздухом, что предотвращает окисление и увлажнение диэлектрика на весь срок службы.
- Отсутствие обслуживания масла — доливки и плановая замена масла не требуются; лабораторный контроль проводится по решению эксплуатирующей организации (рекомендуемый интервал — раз в несколько лет).
- Удобство монтажа — боковое расположение вводов ВН и НН (левое или правое исполнение) значительно упрощает компоновку в КТП и сокращает время подключения.
- Надёжная защита от коротких замыканий — предохранительная мембрана автоматически сбрасывает избыточное давление при аварийных режимах, предотвращая повреждение бака.
- Ресурсосберегающая конструкция — отсутствие расширительного бака и газового реле снижает металлоёмкость и упрощает конструкцию без потери надёжности.
- Высокое качество сборки — все трансформаторы проходят полный цикл приёмо-сдаточных испытаний в заводской лаборатории с оформлением протокола измерений.
Структура условного обозначения маркировки
- Т — трёхфазный трансформатор;
- М — масляное охлаждение с естественной циркуляцией масла и воздуха;
- З — герметичное исполнение с защитой азотной подушкой (без расширителя);
- 400 кВа — номинальная мощность, кВа;
- 6 кВ — номинальное напряжение обмотки ВН, кВ;
- 0,4 кВ — номинальное напряжение обмотки НН, кВ;
- У/Ун–0 — схема и группа соединения «звезда/звезда с нулевым выводом», группа 0;
- УХЛ1 — климатическое исполнение и категория размещения по ГОСТ 15150‑69, ГОСТ 15543.1‑89.
Сертификаты и разрешительная документация
Качество и безопасность трансформаторов ТМЗ 400/6/0,4 подтверждены следующими документами:
- Декларация о соответствии N РОСС RU Д-RU.PA01.В.46256/24 — подтверждает соответствие требованиям ГОСТ Р 52719-2007, ГОСТ 12.2.007.2-75, ГОСТ 12.2.024-87 и ГОСТ 1516.3-96.
- Сертификат соответствия системы менеджмента качества №FSK.RU.0002.F00034645 — удостоверяет, что система менеджмента качества завода применительно к производству трансформаторов (ОКПД2 27.11.4, ОКВЭД2 27.11.13) соответствует требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015). Действует разрешение на использование знака соответствия системы «Федеральная система качества».
Все работы по монтажу и эксплуатации выполняются в строгом соответствии с правилами ПТЭЭП.
Подтверждение качества: Продукция сертифицирована в системе менеджмента качества по ГОСТ Р ИСО 9001-2015 (ISO 9001:2015). С полным перечнем документов можно ознакомиться на странице Сертификаты и разрешения.
Как выбрать силовой трансформатор
При выборе силового трансформатора необходимо руководствоваться техническими условиями энергоснабжающей организации, проектом либо опросным листом. Основные параметры для выбора:
- Номинальная мощность.
- Класс напряжения первичной обмотки (ВН).
- Класс напряжения вторичной обмотки (НН).
- Схема и группа соединений.
- Климатическое исполнение и категория размещения.
При параллельной работе нескольких агрегатов их мощность выбирается по ГОСТ 30830-2002 МЭК 60076-1-93 с таким расчётом, чтобы оставшиеся в работе трансформаторы выдерживали нагрузку с учётом разрешённых перегрузок.
* — Проектирование, монтаж и эксплуатация трансформатора ТМЗ 400/6/0,4 должны выполняться в соответствии с ПУЭ (гл. 2.3, 4.2), ПТЭЭП, ГОСТ 11677‑85 и ТУ завода-изготовителя. Масло испытывается по РД 34.45-51.300-97.
| # | Нормативный документ | Область регулирования |
|---|---|---|
| 1 # | ГОСТ 11677-85 Нормативный документ | Трансформаторы силовые. Общие технические условия Область регулирования |
| 2 # | ГОСТ 15150-69 Нормативный документ | Климатические исполнения и категории размещения Область регулирования |
| 3 # | ПУЭ (гл. 2.3, 4.2) Нормативный документ | Требования к монтажу, изоляционным расстояниям, заземлению Область регулирования |
| 4 # | ПТЭЭП Нормативный документ | Эксплуатация электроустановок потребителей Область регулирования |
| 5 # | РД 34.45-51.300-97 Нормативный документ | Объём и нормы испытаний электрооборудования Область регулирования |
Технические характеристики
Номинальная мощность | 400 кВа |
Первичное напряжение стороны ВН | 6 кВ |
Вторичное напряжение стороны НН | 0,4 кВ |
Вид оборудования | ТМЗ - Масляный, понижающий, силовой с азотистой подушкой предотвращающей окисление охлаждающего газа, который находится в охладителе, благодаря влаге. |
Направление высоковольтных вводов ВН и выводов НН | По бокам |
Рх, кВт - Потери холостого хода | 900 Вт |
ΔРк, кВт - Потери короткого замыкания | 5500 Вт |
Uк, % Напряжение короткого замыкания | 4,50% |
Iх, % - Ток холостого хода | 1,80% |
Rт, Ом - Сопротивление обмоток | 1,24 Ом |
Хт, Ом - Сопротивление холостого хода | 4,05 Ом |
Рабочая частота сети переменного тока | 50 Гц |
Количество фаз | 3 фазный (Трехфазный) |
Количество обмоток | Двухобмоточный |
Режим работы | Длительный |
Схема подключения группы соединения обмоток |
|
Вид и пределы регулирования напряжения ВН | ПБВ ±2x2,5% (5 ступеней) выполняется переключением ответвлений на стороне высокого напряжения при помощи пятиступенчатого реечного переключателя, привод которого на крышке трансформатора. Переключения производятся без возбуждения при отсутствии напряжения |
Климатическое исполнение и категория размещения |
|
Степень защиты | от IP00 до IP21 |
Материал активной части первичной и вторичной обмоток катушек сердечника |
|
Материал бака трансформатора | Металл 3 мм (Радиаторный бак), Гофра (Гофрированный бак) |
Система охлаждения | Маслонаполненный с естественной циркуляцией масла и воздуха |
Тип диэлектрика | Трансформаторное масло ВГ, ГК РОСНЕФТЬ (ГОСТ Р 54331-2011) |
Сейсмостойкость | 9 баллов |
Производитель | TRANSFORMATOR-ENERGUM |
Страна производитель | Россия |
Срок службы (Срок полезного использования) | до 45 лет |
Гарантийный срок | 5 лет |
Документы | Инструкция по эксплуатации, паспорт и протокол испытаний |
Рекомендуемое место монтажа | Установка в трансформаторные подстанции СТП, КТП, КТПН, БКТП |
Серийный номер | МК490/2026 |
Номер партии | 70Д46-2026 |

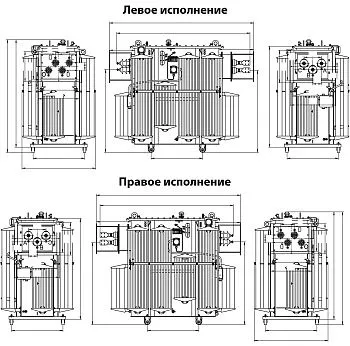

Чертежи и габаритные размеры
Длина, мм | 1335 |
Глубина, мм | 945 |
Высота, мм | 1402 |
Установочные размеры, мм | 500х500 |
Масса масла, кг | 389 |
Полный вес | 1438 |
ПБВ | ±2×2,5% |

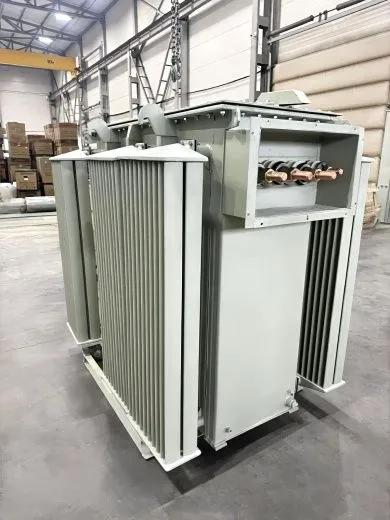

Устройство и конструкция трансформатора ТМЗ 400/6/0,4
Ключевые элементы и их назначение
| # | Элемент | Назначение |
|---|---|---|
| 1 # | Сварной герметичный бак Элемент | Корпус с радиаторами или гофрированными стенками; масло изолировано от воздуха азотной подушкой Назначение |
| 2 # | Боковые вводы ВН/НН Элемент | Расположены на боковых стенках (левое или правое исполнение) — упрощают компоновку КТП Назначение |
| 3 # | Магнитопровод Элемент | Сердечник из холоднокатаной стали с шихтовкой step‑lap, снижает потери и шум Назначение |
| 4 # | Переключатель ПБВ Элемент | Изменяет коэффициент трансформации на отключённом трансформаторе (пять ступеней ±2×2,5%) Назначение |
| 5 # | Предохранительная диафрагма Элемент | Сбрасывает избыточное давление при коротком замыкании, не требует обслуживания Назначение |
Трансформатор ТМЗ 400/6/0,4 выполнен по полностью герметичной технологии: расширительный бак и газовое реле отсутствуют. Защита масла от окисления и увлажнения обеспечивается азотной подушкой в верхней части бака. Высоковольтные вводы 6 кВ и низковольтные выводы 0,4 кВ смонтированы на боковых панелях (левое или правое исполнение), что удобно для компоновки в КТП. Крышка уплотнена маслобензостойкой резиной, бак окрашен атмосферостойкой эмалью RAL 7035.
Трансформаторное масло выполняет функции изоляции и теплоотвода, его пробивное напряжение — не менее 25 кВ/мм.
* Монтаж и эксплуатация должны соответствовать ПУЭ (гл. 2.3, 4.2), ПТЭЭП, ГОСТ 11677‑85 и заводским ТУ.
Габаритные и присоединительные размеры
Пространственная привязка ТМЗ 400/6/0,4 на объекте выполняется строго по заводскому габаритному чертежу. Документ содержит все геометрические параметры, необходимые для проектирования фундамента, прокладки кабельных трасс и организации безопасных зон обслуживания.
- Длина, ширина и полная высота агрегата с учётом радиаторов или гофрированного бака;
- Высотные отметки и плановые координаты боковых вводов ВН 6 кВ и НН 0,4 кВ относительно опорных швеллеров;
- Межосевое расстояние транспортных катков и расположение опорных швеллеров;
- Минимально допустимые зазоры до стен, перекрытий и соседнего оборудования согласно ПУЭ.
Габариты могут незначительно варьироваться в зависимости от исполнения (радиаторный/гофрированный бак, климатическое исполнение), поэтому при проектировании следует руководствоваться исключительно документацией завода‑изготовителя. Монтаж ведётся на ровное бетонное или металлическое основание. Трансформатор устанавливается на катки с фиксаторами; для снижения вибраций допускается применение резиновых подкладок.
| # | Документ | Содержание |
|---|---|---|
| 1 # | Габаритный чертёж Документ | Установочные и присоединительные размеры, масса Содержание |
| 2 # | Схема электрическая принципиальная Документ | Схема соединения обмоток, маркировка выводов Содержание |
| 3 # | Руководство по монтажу Документ | Требования к установке, заземлению и периодичности осмотров Содержание |
| 4 # | Протокол заводских испытаний Документ | Результаты проверок и измерений Содержание |
«Габаритный чертёж ТМЗ 400/6/0,4 — это точный посадочный шаблон. Выверенные координаты каждого ввода, опорного швеллера и радиатора позволяют проектировщикам заранее подготовить фундамент, кабельные трассы и вентиляцию, полностью исключая переделки на площадке».
— Руководитель конструкторского бюро завода‑изготовителя
Особенности конструктивного исполнения
- Азотная защита — масло надёжно изолировано от кислорода и влаги, что исключает его старение и необходимость замены.
- Герметизация крышки выполнена прокладкой из маслобензостойкой резины.
- При аварийном повышении давления срабатывает предохранительная диафрагма, предотвращающая разрыв бака.
- Магнитная система плоскошихтованная, из холоднокатаной стали. Обмотки цилиндрические многослойные, из медного или алюминиевого провода.
- Регулирование напряжения — ПБВ на пять ступеней (±2×2,5% номинала). Переключение выполняется вручную при полностью отключённом трансформаторе.
- Боковые вводы ВН 6 кВ и НН 0,4 кВ (левое или правое расположение) упрощают монтаж в КТП. Охлаждение естественное масляное через радиаторы или гофрированные стенки.
- Бак снабжён пробками для слива, отбора пробы и заземляющей пластиной. Наружная окраска — атмосферостойкая светло‑серая (RAL 7035), по заказу возможна смена цвета.
- Активная часть жёстко скреплена с крышкой и состоит из магнитной системы, обмоток, ярмовых балок, отводов и переключателя ПБВ.
- Намотка провода ведётся на автоматизированном оборудовании с укладкой межслойной изоляции из кабельной бумаги. Герметичная конструкция исключает необходимость замены силикагеля и постоянного контроля масла.
- Установка катков для продольного и поперечного перемещения трансформатора ТМЗ 400/6/0,4;
- Установка пробивного предохранителя на стороне низкого напряжения 0,4 кВ;
- Установка контактных зажимов;
- Установка манометрического термометра с сигнальными контактами;
- Установка электроконтактного мановакуумметра для контроля внутреннего давления.
* Проектирование, монтаж и эксплуатация трансформатора ТМЗ 400/6/0,4 должны выполняться в соответствии с ПУЭ (гл. 2.3, 4.2), ПТЭЭП, ГОСТ 11677‑85 и ТУ завода‑изготовителя. Масло испытывается по РД 34.45‑51.300‑97.
| # | Нормативный документ | Область регулирования |
|---|---|---|
| 1 # | ГОСТ 11677‑85 Нормативный документ | Трансформаторы силовые. Общие технические условия Область регулирования |
| 2 # | ГОСТ 15150‑69 Нормативный документ | Климатические исполнения и категории размещения Область регулирования |
| 3 # | ПУЭ (гл. 2.3, 4.2) Нормативный документ | Требования к монтажу, изоляционным расстояниям, заземлению Область регулирования |
| 4 # | ПТЭЭП Нормативный документ | Эксплуатация электроустановок потребителей Область регулирования |
| 5 # | РД 34.45‑51.300‑97 Нормативный документ | Объём и нормы испытаний электрооборудования Область регулирования |
Комплект чертежей и технической документации
Для полной прозрачности производства и удобства проектных организаций завод-изготовитель предоставляет исчерпывающий пакет конструкторской документации на трансформатор ТМЗ 400/6/0,4. Вся документация разработана в строгом соответствии с требованиями ЕСКД и доступна для передачи в электронном виде.
| # | Наименование документа | Обозначение | Содержание и назначение |
|---|---|---|---|
| 1 | Чертёж общего вида | ТМЗ-XXX.00.000 ВО | Полный внешний вид, основные сборочные единицы, габаритные и присоединительные размеры |
| 2 | Габаритный чертёж | ТМЗ-XXX.00.000 ГЧ | Упрощённое изображение с установочными размерами для стройгенплана и фундамента |
| 3 | Сборочный чертёж активной части | ТМЗ-XXX.01.000 СБ | Конструкция магнитопровода, обмоток ВН 6 кВ и НН 0,4 кВ, ярмовых балок и отводов |
| 4 | Схема электрическая принципиальная | ТМЗ-XXX.00.000 Э3 | Схема соединения обмоток, маркировка выводов, ступени ПБВ |
| 5 | Схема строповки | ТМЗ-XXX.00.000 СТ | Точки подъёма, распределение нагрузки, безопасные углы строп |
| 6 | Сборочный чертёж бака с радиаторами | ТМЗ-XXX.02.000 СБ | Конструкция герметичного бака, расположение пробок, диафрагмы, вводов и мановакуумметра |
| 7 | Спецификация | ТМЗ-XXX.00.000 | Ведомость покупных, комплектующих и материалов |
| 8 | Схема заземления | ТМЗ-XXX.00.000 ЗЗ | Расположение заземляющих клемм и молниезащита |
«Передача заводом полного комплекта чертежей гарантирует максимальную прозрачность и позволяет проектным институтам легко вписать ТМЗ 400/6/0,4 в проектную документацию без дополнительных запросов. Это сокращает сроки проектирования и исключает ошибки при строительно-монтажных работах». — Начальник технического отдела завода-изготовителя
Все чертежи выполняются в среде SolidWorks/AutoCAD и по запросу выдаются в форматах PDF, DWG или DXF для интеграции в BIM-модели объектов.
Видео
Документы
Доставим к месту монтажа
1 Марка оборудования
2 Введите область (регион)
3 Введите город
Инструкция погрузки и разгрузки
Доставка и транспортировка электрооборудования
Требования к автомобильному транспорту
Для безопасной перевозки силовых масляных трансформаторов в радиаторных и гофрированных баках транспортное средство должно отвечать перечисленным ниже условиям. Отклонение от требований повышает риск повреждения активной части и наружных узлов.
| Параметр | Требование | Примечание |
|---|---|---|
| Тип кузова Параметр | Открытая бортовая платформа с растентовкой Требование | Исключает локальный перегрев и позволяет контролировать состояние груза Примечание |
| Крепёжные петли Параметр | Не менее 4 такелажных петель, вваренных в раму Требование | Расположение должно соответствовать строповочной схеме трансформатора Примечание |
| Материал пола Параметр | Деревянный настил или резиновый рифлёный лист Требование | Уменьшает скольжение и демпфирует вибрацию Примечание |
| Грузоподъёмность Параметр | Превышает полный вес трансформатора не менее чем на 20 % Требование | Полный вес указан в технических характеристиках конкретной единицы Примечание |
Перевозка масляных трансформаторов выполняется с учётом требований ГОСТ 11677-85 и ПУЭ (глава 1.3).
Подготовка оборудования к отгрузке
Каждый трансформатор проходит полный цикл заводских испытаний согласно ТУ на серию. Перед отправкой выполняем контрольную сборку, проверку герметичности бака и измерение сопротивления изоляции. В комплект документации входят паспорт, протокол испытаний, руководство по монтажу и схема строповки.
«Трансформаторное оборудование нашего завода полностью подготовлено к перевозке автомобильным и железнодорожным транспортом. Консервация выводов и патрубков, а также жёсткое крепление активной части исключают повреждения при соблюдении скоростного режима и норм закрепления груза.»
— Главный технолог завода
Приёмо-сдаточные испытания каждого трансформатора регистрируются протоколом, который входит в сопроводительную документацию.
Варианты доставки
Итоговую стоимость и срок доставки уточняйте у назначенного менеджера. Предварительный расчёт вы можете выполнить с помощью калькулятора доставки на этой странице — он учитывает расстояние, габариты и вес конкретной модели.
Транспортная компания
- Бесплатно доставим оборудование до терминала транспортной компании.
- Работаем со всеми основными магистральными перевозчиками.
- При наличии у вас прямого договора с перевозчиком готовы отгрузить продукцию в его адрес — сообщите об этом менеджеру до согласования счёта.
- Получение груза представителем — по доверенности и паспорту.
Самовывоз со склада завода
- Отгрузка осуществляется с 09:00 до 16:00 (по Екатеринбургу) в рабочие дни с понедельника по пятницу.
- Если оплата произведена не полностью, доплата должна быть выполнена до отгрузки.
- Не позднее чем за 24 часа до прибытия отправьте на почту завода скан доверенности на водителя и номер автомобиля.
- При получении водитель обязан предъявить оригинал доверенности и паспорт.
Экспресс-доставка малогабаритных отправлений
Для грузов весом до 30 кг (запасные части, документация, малогабаритные комплектующие) предлагаем курьерскую доставку силами специализированных служб. Тариф рассчитывается менеджером индивидуально.
| Способ | Особенности | Ориентировочный срок |
|---|---|---|
| Транспортная компания Способ | Жёсткая фиксация на паллете, страхование груза по желанию Особенности | Рассчитывается по маршруту Ориентировочный срок |
| Самовывоз Способ | Бесплатное хранение на складе до 3 рабочих дней после оплаты Особенности | В день согласованной отгрузки Ориентировочный срок |
| Экспресс-курьер Способ | Только для отправлений до 30 кг и габаритами не более 1,5 м в сумме трёх измерений Особенности | 1–5 рабочих дней Ориентировочный срок |
Нормативная база
Транспортировка, хранение и ввод в эксплуатацию масляных трансформаторов регламентируются следующими документами (актуальные редакции):
| Документ | Назначение | Примечание |
|---|---|---|
| ГОСТ 11677-85 Документ | Трансформаторы силовые. Общие технические условия Назначение | Содержит требования к транспортированию и хранению Примечание |
| ПУЭ, гл. 1.3 Документ | Выбор электрических аппаратов и проводников Назначение | Косвенно определяет условия монтажа после перевозки Примечание |
| ПТЭЭП Документ | Правила технической эксплуатации электроустановок потребителей Назначение | Порядок приёмки и испытаний после транспортировки Примечание |
| ТУ завода-изготовителя Документ | Технические условия на конкретную серию трансформаторов Назначение | Уточняют допустимые углы наклона, способы крепления и консервации Примечание |
Хранение трансформаторов после доставки должна выполняться в соответствии с разделом 2.4 ПТЭЭП и указаниями руководства по монтажу.
Нужен точный расчёт стоимости и условий доставки?Свяжитесь с менеджером
Часто задаваемые вопросы
Подтверждение качества: Продукция сертифицирована в системе менеджмента качества по ГОСТ Р ИСО 9001-2015. С полным перечнем документов можно ознакомиться на странице Сертификаты и разрешения.
Гарантия до 5 лет
«Мы комплектуем ТМЗ 400/6/0,4 магнитопроводами из электротехнической стали ведущих российских поставщиков и вводами с высоким ресурсом изоляции. Это гарантирует стабильную работу трансформатора в течение всего заявленного срока службы при соблюдении правил эксплуатации.»
Главный технолог завода
На ТМЗ 400/6/0,4 устанавливается гарантия заводом-изготовителем на срок до 60 месяцев с момента получения Покупателем. Условие — соблюдение правил устройства электроустановок (ПУЭ), правил технической эксплуатации электроустановок потребителей (ПТЭЭП) и сохранение заводских пломб.
Перед вводом в эксплуатацию Покупатель обязан предоставить протокол высоковольтных испытаний, проведённых сертифицированной лабораторией. Ежегодное техническое обслуживание должно выполняться по регламенту ПУЭ с направлением акта Поставщику. При несоблюдении этих требований гарантийный срок досрочно прекращается.
Гарантийные обязательства регулируются договором поставки и соответствуют требованиям ГОСТ 11677-85, ПУЭ (гл. 2.3, 4.2), ПТЭЭП.
Причины отказа в гарантийном обслуживании
| # | Нарушение | Последствия |
|---|---|---|
| 1 # | Невыполнение требований ПУЭ, ПТЭЭП и руководства по эксплуатации при монтаже Нарушение | Снятие с гарантии Последствия |
| 2 # | Повреждение заводских пломб или следы несанкционированного вскрытия Нарушение | Отказ в гарантийном ремонте Последствия |
| 3 # | Механические дефекты, полученные при транспортировке или такелаже Нарушение | Не подлежит устранению по гарантии Последствия |
| 4 # | Эксплуатация с уровнем масла ниже минимальной отметки маслоуказателя Нарушение | Прекращение гарантийных обязательств Последствия |
| 5 # | Испытание изоляции повышенным напряжением без согласования с заводом Нарушение | Гарантия аннулируется Последствия |
Дополнительные условия, ведущие к снятию с гарантийного учёта:
- Нарушение заводской схемы строповки: подъём за элементы, не предназначенные для такелажа полностью собранного трансформатора;
- Переключение ответвлений ПБВ без полного отключения трансформатора от сети и отсутствия фиксации рукоятки;
- Включение в сеть с повреждёнными изоляторами (трещины, сколы) или без заземления бака;
- Нарушение герметичности: самостоятельное отворачивание пробок, снятие маслоуказателя, изоляторов или иных уплотнений;
- Доливка масла без согласования с предприятием-изготовителем, если выявлена нехватка;
- Несоблюдение условий хранения: условия 8 по ГОСТ 15150-69 (открытая площадка) — до 1 года, условия 5 (под навесом) — до 2 лет с ежегодным осмотром.
Хранение трансформатора — по ГОСТ 15150-69, условия 8 (открытая площадка) или 5 (под навесом). Срок сохраняемости до 1 года при условиях 8, до 2 лет при условиях 5 с обязательным ежегодным внешним осмотром.
Часто задаваемые вопросы о гарантии
«Каждый ТМЗ 400/6/0,4 перед отгрузкой проходит обязательные приёмо-сдаточные испытания по ГОСТ 11677-85. Мы проверяем сопротивление изоляции, потери холостого хода и короткого замыкания, группу соединения обмоток — только после этого даём гарантию 5 лет.»
Ведущий инженер-конструктор
Способы оплаты
| Категория | Способ расчёта | Документы |
|---|---|---|
| Юридические лица Категория | Безналичный перевод на расчётный счёт завода Способ расчёта | Счёт, договор, спецификация, УПД, ТТН Документы |
| Физические лица Категория | Квитанция в банке, оплата по QR‑коду, банковская карта онлайн Способ расчёта | Кассовый чек, квитанция Документы |
Безналичные расчёты осуществляются в соответствии с законодательством РФ; для юрлиц предоставляется полный пакет закрывающих документов, включая УПД и счёт-фактуру.
Гарантируем прозрачность сделки: после поступления 100% оплаты незамедлительно начинаем отгрузку. Бухгалтерия завода сопровождает каждый платёж, предоставляя все необходимые отчётные формы.
Оплата для юридических лиц
Безналичный перевод на расчётный счёт. Выставленный счёт действителен в течение оговорённого срока. Отгрузка — только при полной оплате.
- счёт на оплату;
- договор поставки или контракт;
- спецификация к договору;
- универсальный передаточный документ (УПД);
- акт сверки;
- товарно-транспортная накладная (ТТН).
Оплата для физических лиц
Предусмотрены удобные способы:
- Квитанция в банке — распечатайте квитанцию и оплатите в любом отделении, имея при себе паспорт.
- Оплата по QR-коду или штрихкоду — отсканируйте код в мобильном приложении банка, проверьте реквизиты и подтвердите платёж.
- Банковская карта онлайн — введите данные карты на защищённой платёжной странице и подтвердите операцию кодом из SMS.
Способы оформления заказа
Заказ на сайте
- Заказы принимаются круглосуточно. Выберите характеристики и нажмите «Купить».
- Заполните контактные данные во всплывающем окне, при необходимости прикрепите файл с техническим заданием и нажмите «Отправить».
- Представитель завода свяжется с вами по указанному номеру телефона.
Заказ по электронной почте
- Чтобы узнать стоимость ТМЗ 400/6/0,4, отправьте опросный лист и реквизиты на почту для заявок: e@transformator-energum.ru.
- В теме письма укажите «Запрос договора на оборудование».
- Бухгалтерия подготовит договор и спецификацию. Сканы документов вы получите в течение рабочего дня.
Заказ по телефону
- Свяжитесь с менеджером по одному из телефонов в разделе «Контакты».
- Уточните наличие ТМЗ 400/6/0,4 на складе и срок изготовления.
- Предоставьте реквизиты и выберите способ доставки.
Нормативная база
| Документ | Наименование | Применение |
|---|---|---|
| ГОСТ 11677-85 Документ | Трансформаторы силовые. Общие технические условия Наименование | Проектирование, испытания, гарантии Применение |
| ГОСТ 15150-69 Документ | Климатические исполнения и категории размещения Наименование | Условия хранения и эксплуатации Применение |
| ПУЭ (гл. 2.3, 4.2) Документ | Правила устройства электроустановок Наименование | Монтаж, заземление, изоляционные расстояния Применение |
| ПТЭЭП Документ | Правила технической эксплуатации электроустановок потребителей Наименование | Периодичность ТО, эксплуатационный контроль Применение |
| РД 34.45-51.300-97 Документ | Объём и нормы испытаний электрооборудования Наименование | Испытания масла и изоляции, высоковольтные проверки Применение |
Полный перечень нормативных документов, применимых к трансформаторам ТМЗ 400/6/0,4, включает ГОСТ 11677-85, ГОСТ 15150-69, ПУЭ, ПТЭЭП, РД 34.45-51.300-97, ТУ завода-изготовителя.
Да, завод выполняет заказы на трансформаторы любой нестандартной мощности. Мы проектируем и изготавливаем оборудование под индивидуальные параметры сети, условия эксплуатации и требования заказчика. Это позволяет решать задачи, для которых типовые решения не подходят.
Какие нестандартные параметры мы учитываем?
При разработке трансформатора нестандартной мощности мы анализируем следующие характеристики:
- Номинальная мощность – любое значение, отличное от стандартного ряда (например, 100, 160, 250, 400, 630, 1000 кВА и выше).
- Напряжение первичной и вторичной обмотки – от 0,4 до 35 кВ и более, включая нестандартные сочетания.
- Схема и группа соединения обмоток – например, Y/Yn-0, Y/Z-11, Delta/Wye и другие по запросу.
- Тип охлаждения – естественное (сухое или масляное), принудительное, с дутьём.
- Климатическое исполнение – для районов Крайнего Севера, тропического климата, агрессивной среды.
Как заказать трансформатор нестандартной мощности?
Процесс заказа состоит из нескольких этапов:
- Запрос технического задания – вы присылаете требуемые параметры (мощность, напряжения, условия работы).
- Расчёт и проектирование – наши инженеры выполняют электромагнитный, тепловой и конструктивный расчёт.
- Согласование габаритов и цены – вы получаете чертежи, спецификацию и коммерческое предложение.
- Изготовление – сроки обсуждаются индивидуально, в среднем от 4 до 8 недель.
- Испытания и отгрузка – каждая единица проходит приёмо-сдаточные тесты на заводском стенде.
Важно: трансформаторы нестандартной мощности сопровождаются полным пакетом документов: паспорт, сертификат соответствия, протокол испытаний. На них распространяется стандартная заводская гарантия — 5 лет.
Для расчёта нестандартного трансформатора отправьте запрос нашим инженерам. Мы подберём оптимальное решение по цене и срокам.
Заказать услугу шеф-монтажа, пусконаладки, диагностики или сервисного обслуживания можно тремя способами. Менеджеры завода свяжутся с вами в течение 1 рабочего часа для уточнения деталей и расчёта стоимости.
Способы заказа:
- По телефону – позвоните по номеру +7 (982) 366-66-60 (отдел сервиса и технической поддержки).
- Через форму на сайте – заполните короткую заявку в блоке «Заказать услугу» или в форме обратной связи внизу любой страницы.
- По электронной почте – отправьте запрос на адрес e@transformator-energum.ru с указанием типа услуги, модели оборудования и желаемой даты.
Что нужно указать в заявке (для ускорения обработки):
- Тип и мощность трансформатора (или серийный номер).
- Необходимую услугу: шеф-монтаж, пусконаладка, тепловизионный контроль, анализ масла, обучение персонала.
- Адрес объекта и желаемую дату выезда инженеров.
Важно: после получения заявки менеджер в течение 2 часов вышлет коммерческое предложение или согласует дату выезда. Для срочных заявок (аварийная ситуация) звоните напрямую — выезд возможен в день обращения.
Фотогалерея
- Комментарии
- ВКонтакте
